ANYCUBIC KOBRA NEO - Guide axe Z avec molette by BEmH_3D

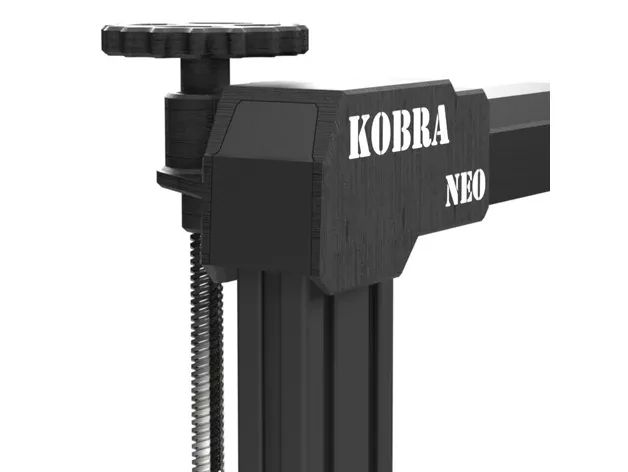

Description du modèle 3D Ce modèle 3D est conçu pour être utilisé avec la machine Anycubic Kobra Neo. Il s'agit d'un guide axe Z avec une molette qui permet de déplacer la tête d'impression facilement. Ce guide se compose de deux parties qui s'emboîtent facilement sur le châssis de la machine sans nécessiter de vis, de roulement ou de colle. Le guide ce clip sur le châssis et s'emboite dans les deux trous. La molette se visse simplement sur l'axe. Aucun démontage de la machine n'est nécessaire pour installer ce kit. Les fichiers STL sont téléchargeables ici : DOSSIER COMPLET Il est recommandé d'imprimer ce modèle avec une imprimante 3D réglée et précise pour obtenir les meilleurs résultats. Le lettrage est en renfoncement et j'ajoute simplement un peu de peinture dedans. Paramètres d’impression 3D GUIDE AXE Z : Matière : PETG / PLA ... ou autres. Hauteur de couche : 0.12mm (Pour une meilleure qualité et un parfait ajustement) Paroi : 6 Remplissage : 20% / Gyroïde Vitesse : 35mm/s Support : Oui / Arborescent (Voir captures écran) Adhérence : bordure Tolérance à la découpe : Exclusif MOLETTE : Matière : PETG / PLA ... ou autres. Hauteur de couche : 0.12mm (Pour une meilleure qualité et un parfait ajustement) Paroi : 4 Remplissage : 20% / Gyroïde Vitesse : 35mm/s Support : Non Adhérence : Jupe Tolérance à la découpe : Exclusif Nota : Pensez à faire tourner du papier de verre / papier à poncer dans le passage de la molette. Il ne faut aucun point dur entre la molette et le perçage du guide. Un jeu de 0.1mm est prévu mais il dépend beaucoup de la précision de votre imprimante. Bonne impression à vous. Révisions : GUIDE AXE Z : REV B : AJUSTEMENTS REV A : 1ÈRE DIFFUSION MOLETTE : REV C : MODIFICATION ET AJUSTEMENT DU PAS DE VIS. REV B : AJUSTEMENTS REV A : 1ÈRE DIFFUSION

Download from thingiverse
